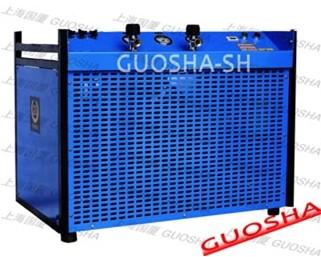

GSW400型潜水高压空气压缩机是给空气呼吸器气瓶充气，达到高纯度压缩空气的一种大排量移动式高压供气装置，它作为一种提高气体压力或输送气体的机器，将自由状态下的空气，压缩至表压为30兆帕/20兆帕(MPA)的压缩空气，该空气流经机组中的分离器与过滤器后，脱除了含在空气中的油份和杂质，将清洁安全的气体压缩至高压气瓶或高压容器内，保证供给稳定又可靠的呼吸空气，是值得信赖的高压供气设备。GSW400型潜水高压空气压缩机适用于公安、消防、救护、抢险等领域，在火灾、煤矿和化学事故等灾难事故现场，实施现场灌瓶充气，为广大消防指战员、抢救人员在浓烟、毒气、蒸汽或缺氧等各种环境下，能够及时呼吸到高净化、清洁无味、安全可靠的压缩空气，从而确保了施救人员能安全有效地进行灭火、抢险、救灾、救护和逃生。GSW400型潜水高压空气压缩机不仅适用于消防呼吸领域，还可以应用于舰艇船舶、海洋工程、潜水运动的呼吸气瓶灌装充气;飞机、装甲车、坦克、火炮等军用机械的高压充气启动、举升;气瓶、阀门、管道等压力容器的高压气密性检测和试压试验，以及CNG双燃料汽车管路的气密性试验;乃至彩弹、射击武器的高压充气，可以为任何需要高压纯净气源的产业提供优质安全的压缩空气。
一、压缩机主要技术参数
|
压缩机型号 |
GSW400 |
|
压缩机形式 |
W型三级风冷移动式 |
|
压缩介质 |
空气 |
|
压缩机排气量（m³/min） |
0.4 |
|
排气压力 （MPa） |
30 |
|
压缩级数 |
3级 |
|
额定转速 (r/min) |
1490 |
|
噪音 （dB） |
<79 |
|
润滑方式 |
飞溅式 |
|
传动方式 |
三角皮带传动 |
|
冷却方式 |
风冷 |
电动机 |
功率 （KW） |
7.5 |
|
额定电压 （V） |
380 |
|
|
|
|
|
|
|
|
|
|
|
|
|
外形尺寸 (cm) |
110*65*75 |
|
重量 （Kg） |
170 |
|
注：高软管接口口径 |
G5/8 |
规格
▪ Fully wired compressor ready to connect with Magnetic force start and auto stop
具有完善的磁力启动控制和自动停机控制
▪ Steel base and fan belt guard, powder coated in RAL 6026
钢制的防护外壳和静电涂层
▪ All pistons with piston rings
所有的活塞都配有钢制活塞环
▪ Oil/water separators after each stage, safety valve for each stage
每个压缩级间都配有安全阀和级间油水分离器
▪ non-return valve
防止气体回流阀
▪ Filling hose and filling valve
配备充气软管和充气阀
二、供货范围
机组供货范围:
SCOPE OF SUPPLY
l 风冷, 三缸, 三级压缩机, 不锈钢中间冷却器和后冷却器.
THREE CYLINDERS, THREE STAGE, AIR COOLED BLOCK, STAINLESS STEEL INTERCOOLERS AND AFTER COOLER.
l 皮带防护罩
Belt -ENCLOSURE
l 油水分离器
OIL WATER SEPARATOR
l 可重复使用的填料桶可简单方便的更换
DISPOSABLE PURIFICATION CARTRIDGE IS CONVENIENT AND
EASY TO REPLACE
l 末级安全阀
FINAL PRESSURE SAFETY VALVE
l 进气过滤消音器
INLET FILTER/SILENCER
l 机组出口充瓶软管及充瓶阀
CHARGING HOSE AND DIN300 VALVE
l 防震压力表
ANTI-VIBRATION PRESSURE GAUGE
l 出厂预装合成润滑油
FILLED WITH SYNTHETIC OIL
l 中文操作手册
OPERATION MANUAL
l 一年质量保证期
ONE YEAR GUARANTEE
保修条例
公司对其销售的产品，在交付使用12个月内，担保无材料和制造的缺陷。对于属保修范围内发生的故障，用户有义务在保修期内及时通知本公司，然后由本公司决定，对机器作适当的维修进行修复，或向用户提供更换零件。提供上述保修的条件是：用户必须正确地贮存、安装、使用和保养机器，符合正常的工业习惯，并与本公司提出的使用该机器的专门要求相一致。
腐蚀、正常的磨损及正常的易损件更换不列入保修范围，只限于对本公司保修条例中明确规定的进行保修。
在保修期内，本公司以上述的方式对任何明显的或隐藏的缺陷进行修复，无论是这种责任是基于合同的或保修期的，即充分履行了公司对该缺陷的责任。
用户在发现机器有缺陷后，在未通知我公司前不得私自开车，否则用户自己承担全部风险和责任。
四.空气压缩机装箱单
|
序号 |
名称 |
数量 |
|
1 |
空压机使用说明书 |
1份 |
|
2 |
产品合格证 |
1份 |
|
3 |
出厂保修卡 |
1份 |
|
4 |
机油 |
1桶 |
|
5 |
阀片 |
1套 |
|
6 |
O型圈 |
1台套 |
|
7 |
活塞环 |
1套 |
